0.8-5.4T اليدوي Tirfor كابل سحب الرافعة مع 20m سلك الحبل

لمحة عامة عن المنتج

أداة Tirfor Manual Cable Puller Winch هي أداة متنقلة لسحب حبل الأسلاك مصممة لتركيب الكابلات وبناء خطوط الكهرباء وتحديد مواقع المعدات ورفع وتشديد التطبيقات.

متوفرة في سعة اسمية من 0.8 طن إلى 5.4 طن ، يتم توفير الرفع اليدوي مع حبل سلكي فولاذي قياسي يبلغ طوله 20 مترًا ، وخطاف أمان ورافعة تشغيل قابلة للتمديد.

على عكس الرافعة الطبولية التقليدية، يمر الحبل الأسلكي باستمرار من خلال آلية الاعتناق الداخلية.هذا التصميم يوفر مسافة سحب مرنة ويجعل الأداة مناسبة لسحب الكابلات لمسافات طويلة والبناء الميداني.

التحدي في مواقع سحب الكابلات

غالبًا ما يتم تنفيذ مشاريع تركيب الكابلات وبناء الخط في المواقع التي:

• الكهرباء غير متوفرة
• معدات السحب الكبيرة لا يمكن دخول الموقع
• مساحة العمل محدودة
• يجب تحريك الأحمال أو التوتر بدقة
• المعدات المحمولة مطلوبة للانتقال المتكرر

الرافعات الكهربائية أو التي تعمل بمحرك قد تكون كبيرة جدا أو غير مريحة لهذه ظروف العمل.

حلولنا اليدوية لسحب الكابلات

هذا الجهاز اليدوي لرفع حبل الأسلاك تيرفور يوفر قوة سحب خاضعة للسيطرة دون كهرباء أو بطاريات أو وقود.

يسمح التصميم المدمج الذي يتم تشغيله يدويًا للعمال بسحب أو رفع أو خفض أو وضع الأحمال في المناطق النائية ومواقع البناء والمحطات الفرعية والمصانع ومشاريع خطوط النقل الجوية.

تعريف المنتج

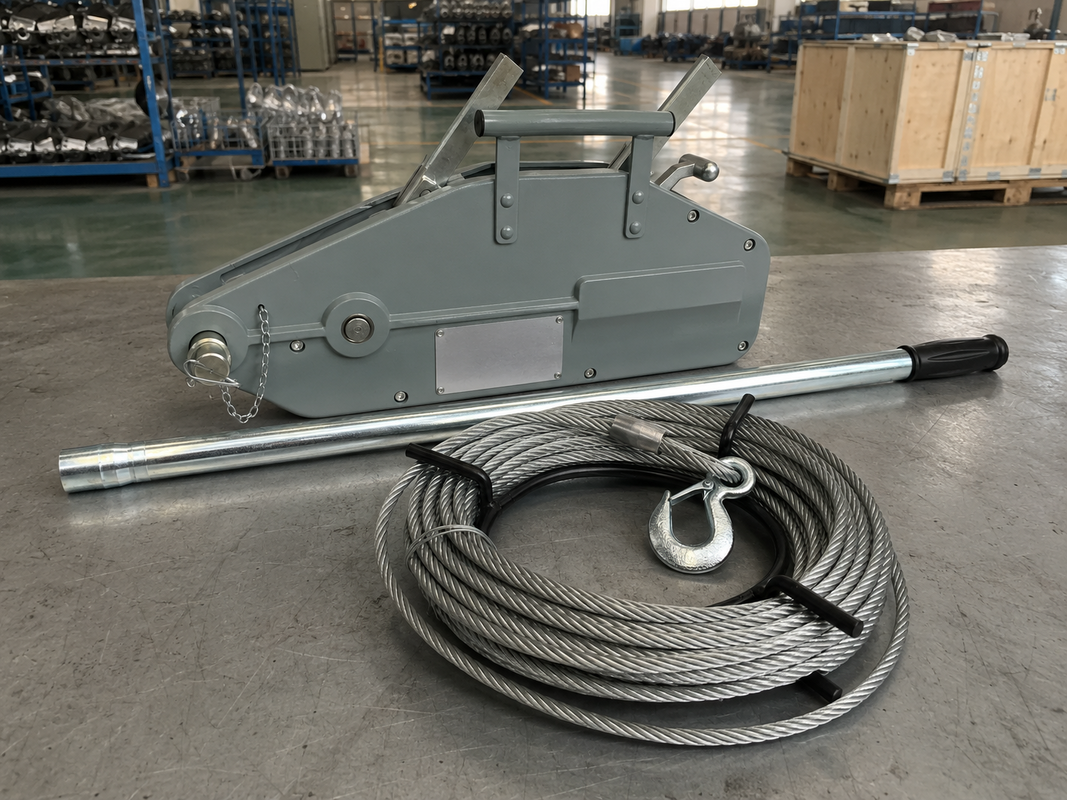

جهاز سحب الكابلات Tirfor هو جهاز رفع يدوي للحبل السلكي يستخدم آلية داخلية للقبض على الفك لتحريك حبل سلكي من الصلب عبر الآلة.

من خلال تشغيل المقبض التلسكوبي، يمكن للمستخدم تحريك الحبل السلكي إلى الأمام أو إلى الوراء في خطوات خاضعة للرقابة. ولأن الحبل لا يتم تخزينه على طبل، يمكن أيضا استخدام حبال الأسلاك الأطول عند الحاجة.

الخصائص الرئيسية

قدرات حمولة متعددة

هناك أربع قدرات محددة متاحة:

• 0.8 طن
• 1.6 طن
• 3.2 طن
• 5.4 طن

يمكن للعملاء اختيار النموذج المناسب وفقا لقوة السحب المطلوبة وظروف العمل.

حبل سلكي قياسي بطول 20 متر

يتم تزويد كل وحدة بحبل أسلاك فولاذي يبلغ طوله 20 مترًا. يمكن توفير أطوال حبال مخصصة لتطبيقات السحب لمسافات طويلة.

تشغيل يدوي

لا يحتاج سحب الكابلات إلى الكهرباء أو الطاقة الهيدروليكية أو الوقود، مما يجعله مناسبًا لمواقع البناء النائية والمؤقتة.

رحلة مستمرة من الحبل

يمر الحبل السلكي مباشرة من خلال آلية الإمساك بدلاً من أن يتم لفها على طبلة. وهذا يسمح بطول عمل مرن ويقلل من قيود سعة الحبل.

حركة مستقبلية وراجعية خاضعة للسيطرة

أجهزة التحكم المنفصلة توفر وظائف السحب والرفع والانخفاض وموضع الحمولة.

البناء المحمول

يجعل الجسم المدمج ورافعة التشغيل القابلة للإزالة الأداة أسهل في النقل والتخزين والعمل في الأماكن الضيقة.

خطاف الأمان

يتم تزويد حبل الأسلاك الفولاذية الموردة بمسمار حمولة وقفل أمان لتقليل خطر الانفصال العرضي.

المواصفات التقنية

النماذج المتاحة

كيف يعمل

1. قم بتثبيت رافعة "تيرفور" في نقطة مرسيد مناسبة.
2. أدخلوا حبل الأسلاك الفولاذية من خلال آلية الإمساك الداخلية
3. قم بتوصيل خطاف السلك الحديدي إلى الكابل أو المعدات أو الحمولة.
4. قم بتثبيت رافعة التشغيل القابلة للتمديد
5. تشغيل الرافعة الأمامية لسحب أو رفع الحمل.
6. استخدام التحكم العكسي لخفض أو إطلاق الحمل تدريجيا.

يجب فحص نقطة الارتكاز والقرص والحبل قبل كل عملية.

المزايا الرئيسية

• لا حاجة لمصدر طاقة خارجي
• محمول وسهل النقل
• مناسبة لمواقع البناء النائية
• حركة الحمولة المسيطرة
• الطول العامل للحبل السلكي المرن
• قدرات الحمل المتعددة المتاحة
• تشغيل وصيانة بسيطة
• مناسبة لكل من السحب الأفقي والرفع الرأسي المعتمد
• أطوال سلك الحبل المخصصة المتاحة

مجالات التطبيق

يمكن استخدام سحب الحبل اليدوي لل:

• بناء خطوط النقل الجوية
• تركيب الكابلات تحت الأرض
• التوتر في الموصلات والأسلاك
• سحب كابلات الطاقة
• بناء المحطات الفرعية
• تثبيت القطب
• تحديد موقع المعدات الصناعية
• تركيب وصيانة الآلات
• بناء خطوط الأنابيب
• تركيب الجسور والهياكل الصلبة
• أعمال الجذب في الغابات والزراعة
• إنقاذ الطوارئ والإنقاذ الميداني

كيفية اختيار النموذج الصحيح

يجب اختيار النموذج المطلوب وفقًا لمقاومة السحب الفعلية ووزن الحمل واتجاه العمل وعامل السلامة المطلوب.

• اختر0.8Tلتركيب الأضواء وأعمال الصيانة.
• اختر1.6Tللإنتاج العام للكابلات والبناء.
• اختر3.2Tللأسلاك الثقيلة أو الموصلات أو المعدات السحب.
• اختر5.4Tللتطبيقات الصناعية الثقيلة.

يجب أن تكون القدرة القياسية المختارة أعلى من الحد الأقصى لحمل العمل المحسوب. لا يجوز استخدامها لرفع الموظفين.

التكوينات الاختيارية

• طول حبل الأسلاك الفولاذية المخصص
• حبل أسلاك إضافي
• تشكيلات مختلفة للخطافات
• رافعة تشغيل احتياطية
• صندوق خشبي للتصدير
• ملصق المنتج المخصص
• العلامات التجارية والتعبئة والتعبئة

لماذا تختارنا

تشانغشو شينيا الماكينات MFG. CO، LTD متخصصة في أدوات سحب الكابلات، ومعدات خط النقل وآلات بناء الطاقة.

يمكننا توفير حلول كاملة لتركيب الكابلات، بما في ذلك:

• أجهزة رفع الحبال اليدوية للأسلاك
• أجهزة سحب الكابلات
• ناقلات الكابلات
• طواحين الكابلات
• كتلة السلاسل
• عجلات طبل الكابلات
• مقبضات الأسلاك
• حبال أسلاك مضادة للتواء
• أجهزة سحب وتوتر هيدروليكية

الأسئلة الشائعة

1هل الحبل السلكي الذي يبلغ طوله 20 متراً متضمن؟

نعم، الحزمة القياسية تتضمن حبلًا من السلك الصلب بطول 20 مترًا مع خطاف أمان

2هل يمكنك أن توفر حبل أسلاك أطول؟

نعم، يمكن توفير أطوال سلكية مخصصة حسب المسافة المطلوبة

3هل سحب الكابلات يتطلب الكهرباء؟

لا، يتم تشغيلها يدوياً من خلال الرافعة القابلة للتمديد ولا تتطلب كهرباء أو وقود أو بطارية

4هل يمكن استخدامه لسحب ورفع؟

وهي مصممة لسحب، التوتر، وضع وتطبيقات رفع معتمدة. يجب اختيار النموذج الصحيح وعامل السلامة وفقا للحمل الفعلي.

5ما هي القدرات المتاحة؟

القدرات القياسية المتاحة هي 0.8T و 1.6T و 3.2T و 5.4T.

6ما الذي يتضمن الحزمة القياسية؟

تتضمن الحزمة القياسية جسم رفع Tirfor ، حبل سلكي من الصلب بطول 20 مترًا ، خطاف الأمان ورافعة التشغيل.

7هل يمكنك توفير خدمة OEM؟

نعم، يمكن تخصيص ملصقات المنتجات، والتعبئة والتغليف، وأطوال الحبال السلكية وغيرها من التكوينات.

اطلب اقتباس

الرجاء تقديم المعلومات التالية:

• قدرة السحب المطلوبة
• الطول المطلوب للحبل
• كمية الطلب
• التطبيق
• بلد الوجهة أو الميناء

سوف نوصي بالنموذج الصحيح ونقدم المواصفات التقنية وتفاصيل التعبئة والوقت التسليم والاقتباس.

صور مفصلة

المعلمات
