| الاسم التجاري: | XINYA |
| رقم النموذج: | غيغاهيرتز-20 |
| مو: | 2 مجموعات |
| السعر: | get latest price |
| موعد التسليم: | 7 أيام عمل بعد الدفع |
| شروط الدفع: | الاعتماد المستندي، تي/تي |

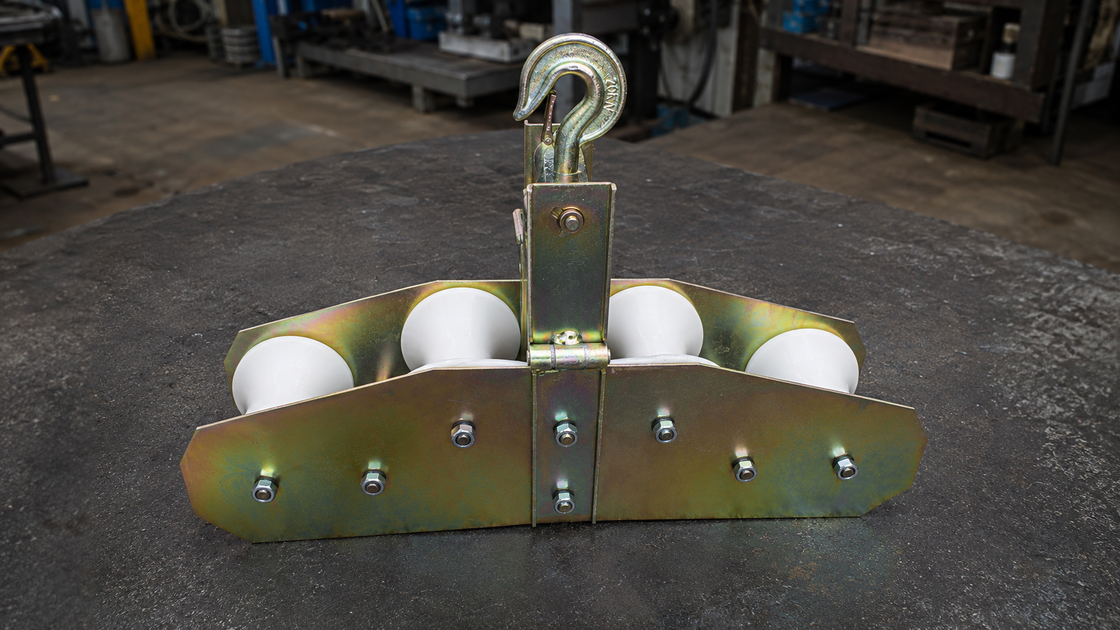

تم تصميم كتلة قاطرة الكابلات OPGW بقدرة 20kN لربط كابلات الألياف البصرية وتثبيت أسلاك الأرض البصرية في مشاريع خطوط النقل.هذه الأداة الثقيلة تستوعب OPGW وكابلات الألياف الضوئية مع أقصى قطرات تصل إلى 22mm.
ككتلة صلبة للخيط والكابلات السحب، فإنه يسهل توجيه السلاسة الكابلات خلال عمليات السحب، وتقليل الاحتكاك،ويحمي أسطح الكابلات البصرية خلال بناء الخط الجوي.
التطبيقات الرئيسية تشمل تركيب خطوط النقل، وبناء خطوط الكهرباء، واستبدال OPGW،ومشاريع سحب الكابلات بالألياف الضوئية حيث توجيه الكابلات الآمنة والتشغيل المستقر أمر ضروري.
يقدم كتلة قطار الكابلات OPGW 20kN أداءً متفوقًا من خلال:
| المعلم | القيمة | أهمية الهندسة |
|---|---|---|
| نوع المنتج | كتلة عجلة الكابلات OPGW | مصممة لتوجيه و سحب الكابلات البصرية |
| الكلمات الرئيسية | كتلة السلك / كتلة سحب الكابلات | مناسبة لأدوات تركيب خطوط الكهرباء |
| الحمل الاسمي | 20 كيلون | يدعم العمل على خط نقل |
| أقصى قطر للكابل | 22 ملم | مناسبة لـ OPGW و كابل الألياف البصرية |
| الكابل المناسب | OPGW / كابلات الألياف البصرية | تستخدم في تركيب أسلاك الأرض البصرية |
| الوظيفة | توجيه / سحب / حماية الكابل | يقلل من الاحتكاك وتلف سطح الكابل |
| التطبيق | تركيب خطوط النقل | تستخدم في بناء خطوط الكهرباء الجوية |
| التخصيص | متاحة | يمكن تخصيص حجم الحزمة والمواد ونوع الإطار |
أثناء تركيب خطوط النقل ، يتم وضع كابلات OPGW أو الألياف الضوئية داخل كتلة البولية. مع بدء السحب ، تدور الحزمة مع حركة الكابل ،توجيه الكابل على طول المسار المحدد.
يحتفظ خروط البولية بموقع الكابل المناسب بينما يقلل تدوير الحزمة السلس من الاحتكاك. هذا التصميم يمنع ارتداء السطح ، وتواء الكابل ،ومقاومة السحب أثناء بناء الخط الجوي.
بالنسبة لتركيبات OPGW الممتدة ، يمكن نشر كتلة عدة من عجلات الكابلات في نقاط البرج أو المواقف الزاوية أو مواقع الدعم لضمان حركة الكابلات السلسة والمتحكم بها.
إن قدرة الحمل المسموح بها 20kN تجعل هذه الكتلة المنحدرة مثالية لتثبيت كابلات OPGW وبناء خطوط النقل حيث يكون دعم السحب القوي ضروريًا.
تم تصميمها لـ OPGW و كابلات الألياف الضوئية التي يصل قطرها إلى 22 ملم، لضمان اختيار المقاولين للأدوات المناسبة لمشاريع الأسلاك الأرضية البصرية.
يقلل شفة توجيه الكابلات من الاحتكاك ويحمي أسطح الكابلات البصرية أثناء عمليات السحب.
تصميم هيكلي محسّن لعمل البرج، وبناء خطوط الكهرباء، وتثبيت خطوط النقل، ومشاريع استبدال OPGW.
يمكن تخصيص مادة الشق ، وحجم القوالب ، وهيكل الإطار ، وتكوينات التثبيت وفقًا لأنواع الكابلات المحددة وظروف الموقع.
بالنسبة للكابلات OPGW أو كابلات الألياف الضوئية التي يصل قطرها إلى 22 مم ، فإن هذا النموذج مناسب. تتطلب قطرات الكابلات الأكبر كتل القوالب ذات الأبعاد الموسعة للخروط والحبال.
بالنسبة لعمليات الكابلات البصرية القياسية، حدد الحمل الاسمي وفقًا لمتطلبات التوتر في المشروع.تستفيد أعمال خطوط النقل ذات التوتر العالي من قدرة 20kN لتعزيز دعم البناء.
من أجل حماية الكابلات المتفوقة، يوصى باستخدام كتل من النايلون أو المطاط. تتطلب الظروف الخارجية القاسية إطارات مقوية ومواد كتل متينة.
تتناسب كتلة المكعبات القياسية OPGW مع الأقسام المستقيمة. تتطلب مواقع البرج أو الزاوية هياكل تركيب مناسبة.عمليات سحب المسافات الطويلة تستخدم كتلة حبل متعددة لتقليل الاحتكاك وتثبيت حركة الكابل.
